EVALUATION OF HARDNESS IN TWO IMPRESSION TECHNIQUES WITH CONDENSATION SILICONES UNDER INFLUENCE CHEMICAL DISINFECTION WITH CLORHEXIDINE 2%.
Recibido para arbitraje: 27/10/2006
Aceptado para publicación: 26/06/2007
RESUMEN |
INTRODUCCIÓN
Cada etapa en la confección de una prótesis requiere de un procedimiento minucioso, para evitar fallas, porque si cualquier factor se ignorara, la etapa siguiente, con absoluta seguridad, será errónea. De esta manera, si la impresión no reproduce con fidelidad y claridad el producto original, esta no podrá servir como base para la construcción de la prótesis.(1)
Los materiales de impresión deben poseer un tiempo de trabajo y de endurecimiento compatibles para ser manipulados, ser capaces de reproducir detalles, tener elasticidad suficiente cuando son retirados de la boca, no sufrir alteraciones en sus propiedades y sobre todo poseer estabilidad dimensional adecuada(2).
En el Brasil, sabemos que debido al factor financiero, la utilización de siliconas polimerizadas por reacción de adición, es limitado(3). Al mismo tiempo, las siliconas polimerizadas por reacción de condensación, denominadas siliconas de condensación tienen la preferencia de los profesionales, (4) a pesar de presentar contracción de polimerización lineal 2 a 3, veces superior a los demás elastómeros.(5)
Entre los elastómeros, las siliconas de condensación corresponde al 76% de las ventas, (6)con este hecho se comprueba la preferencia de este material en el ámbito nacional. De esta manera, esos materiales necesitan de muchos estudios, ya que las propiedades físicas y mecánicas ideales aún no fueron completamente establecidas.
El conocimiento, cada vez mayor, del potencial de transmisión de enfermedades infecto-contagiosas, tales como hepatitis B, SIDA, tuberculosis, herpes simple y otras, ha llevado a una conducta preventiva en lo profesionales del área de salud, en el sentido de minimizar el riesgo de contaminación cruzada.(7,8) Así, debido a que la mayor parte de los materiales no soportan elevadas temperaturas, se debe optar por el empleo de agentes químicos que promueven una correcta esterilización/desinfección.(9) De esta manera, los desinfectantes deben presentar baja toxicidad, ser prácticamente inertes a los materiales que van a ser desinfectados, ser de fácil utilización y de costo accesible(10).
Por tanto, consideramos conveniente evaluar las propiedades de dureza de las siliconas de condensación bajo la influencia del uso de desinfección química.
PROPÓSITO
El objetivo de este trabajo fue evaluar la dureza Shore A de dos técnicas de impresión (silicona densa y silicona densa+fluida) con dos tipos diferentes de silicona de condensación (Zetaplus - Zhermack y Clonage - DFL) bajo la influencia del uso de desinfección química con solución a base de clorhexidina al 2% (aspersión por 5 minutos).
MATERIALES Y MÉTODOS

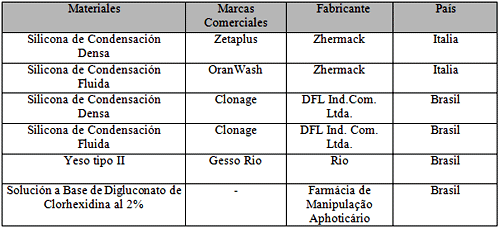

En el cuadro I están relacionados los materiales utilizados en esta investigación conjuntamente con las marcas comerciales y fabricantes.
En el cuadro II está relacionado el equipo utilizado en esta investigación conjuntamente con el fabricante.
Para la obtención de las muestras, se utilizaron matrices metálicas con 3 mm. de diámetro y 4 mm. de espesor, las cuales fueron incluidas en muflas metálicas con yeso tipo II.

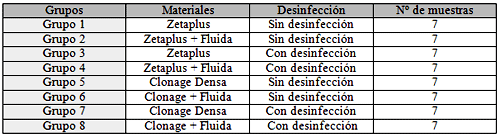

Después de la obtención de los moldes en yeso en las muflas metálicas, fueron confeccionadas 56 muestras utilizando las siliconas de condensación nombradas en el cuadro I, proporcionadas y manipuladas de acuerdo con las instrucciones de los fabricantes a temperatura ambiente de 23 + 2° C y humedad relativa de 50 + 10%; según la especificación N° 19 de la Asociación Dental Americana 11 y la Revisión I.S.O. 4823: 198412 para materiales de impresión elastómeros. Después del prensado de las muflas con las siliconas de condensación dentro, estas fueron dejadas en la prensa hidráulica, por 10 minutos a 35+2° C hasta su polimerización final. Después de esta fase las muestras fueron divididas en 8 grupos, la mitad fueron sometidos a desinfección con solución a base de clorhexidina al 2 % (aspersión por 5 minutos) antes de la lectura del test de dureza.
El Test de dureza fue realizado con ayuda de un durómetro (modelo GSD 709), fijado verticalmente en un soporte de acuerdo con las especificaciones D-2240 de la Sociedad Americana para Tests y Materiales (ASTM) a temperatura ambiente. Este método se basa en la penetración de una aguja sobre la superficie del material una carga constante de 12,5 N. Los valores de dureza son expresados en unidades Shore A en una escala de 0 a 100, siendo la dureza inversamente proporcional a la penetración de la aguja, es decir, cuanto mayor la penetración menor el valor indicado en la escala(13).
Las muestras fueron colocadas sobre la mesa de soporte del durómetro; para cada muestra fueron realizadas 3 lecturas en diferentes puntos, por 10 segundos. Posteriormente, los datos fueron transformados en valores promedios y analizados por medio del Test de análisis de varianza y comparados por el Test de Tukey (p<0.05).
RESULTADOS

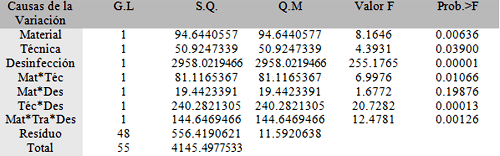

De acuerdo con los datos de tabla 1 para la prueba de dureza Shore A, observamos que fueron detectadas diferencias significativas para las variables (material, desinfección y técnica).
Para las tablas 2, 3 y 4, se observa que el Test de Tukey mostró diferencias significativas para la prueba de dureza Shore A, entre las medias de los materiales, desinfección química y técnica utilizada respectivamente.
DISCUSIÓN
La prueba de dureza Shore A, evalúa la capacidad del cuerpo de prueba para resistir la penetración de la punta analizadora con formato cónico de 0,8mm.(14) Cuanto mayor es el valor de dureza menos plástico es el material (15,16).
Nuestros resultados para dureza son presentados en las tablas 1, 2, 3 y 4; podemos observar que hubo diferencias estadísticamente significativas entre las medias, cuando evaluamos el tipo de material, la técnica utilizada y el uso de desinfección química.
En la tabla 2, se verificó la diferencia estadísticamente significativa de los elastómeros para la prueba de dureza, por el hecho de la utilizar dos siliconas de condensación diferentes (Zetaplus y Clonage); que presentan en su composición el sistema de cargas esferoidales. Por lo tanto esta diferencia debe estar asociada a distintas concentraciones de cargas esferoidales para cada material; el material Zetaplus probablemente presente mayor concentración de cargas esferoidales pues presentó mayor valor de dureza.
En la tabla 3, se observó la diferencia estadísticamente significativa de acuerdo con la técnica utilizada (con o sin rebasado de silicona fluida). Las siliconas son encontradas en consistencia leve, regular y pesada, así como en consistencia muy pesada, llamada densa. La consistencia es controlada por la selección del peso molecular del dimetilsiloxano y la concentración del agente de refuerzo. La concentración del agente de refuerzo (cargas esferoidales) aumenta de 35% para la consistencia del cuerpo leve, 75% para la consistencia densa.(17) El sistema de cargas esferoidales, encontrado en las siliconas de condensación, manifiesta una reducción en la viscosidad con aumento de la fluidez, resultando en un mejoramiento de las propiedades físico-químicas del material(18). La silicona de condensación fluida al presentar una menor cantidad de carga, tiene una mayor facilidad de reproducción, es más lisa, posee gran plasticidad, por lo tanto presenta un menor valor de dureza, cuando es comparado con las siliconas de condensación densa (tabla 3).
Goiato en 1995,(19) evaluó la alteración dimensional lineal en función del tiempo de almacenamiento por inmersión en desinfectantes y observó que las siliconas de condensación (Xantopren y 3 M) demostraron cierta inestabilidad en relación al grupo de control, con diferencia estadísticamente significativa entre el período inicial y después de 30 minutos. Entre tanto, Rowe & Foresten en 1978(20), mostraron que la solución de clorhexidina actuando sobre las siliconas de condensación en diferentes períodos de inmersión no promueven ninguna alteración significativa en las impresiones.
Fano 1992,(21) refiere al respecto de los siguientes componentes de evaporación envueltos en el proceso de polimerización de las siliconas: plastificantes (flexibilidad de los elastómeros), catalizadores líquidos y polímeros de bajo peso molecular, sub-productos de la reacción de polimerización (generalmente agua y alcohol), pueden comprometer algunas propiedades de las siliconas.
En la tabla 4, se verificó la diferencia estadísticamente significativa entre la utilización o no de la desinfección química independientemente del tipo de material y de la técnica utilizada. Se cree que la clorhexidina cuando esta en contacto con los plastificantes del material puede alterar su flexibilidad; su solubilidad, presentando mayor dificultad en la penetración de la aguja en las siliconas resultando en una mayor dureza.
CONCLUSIÓN
En vista de los resultados obtenidos de la prueba de dureza, podemos concluir que:
REFERENCIAS BIBLIOGRÁFICAS
|
