Trabajos Originales

Disposición del conducto dentario inferior en el cuerpo mandibular. Estudio anatómico y tomográfico

Recibido para arbitraje: 21/04/2006
Aceptado para publicación: 16/05/2006

  • Jorge A. Beltrán Silva. Especialista en Radiología Oral y Máxilofacial, Profesor Auxiliar del Departamento Académico de Medicina, Cirugía y Patología Oral. Email: [email protected] Dirección: Tiziano 347 - San Borja. Teléfono: 14768869 - 199407029

  • Lillie E. Abanto Silva, Bachiller en Estomatología. Pre-docente del Departamento Académico de Medicina, Cirugía y Patología Oral.

  • Abraham Meneses López. Doctor en Estomatología, Especialista en Ortodoncia. Profesor Principal del Departamento Académico de Estomatología del Niño y del Adolescente. Facultad de Estomatología Universidad Peruana Cayetano Heredia
RESUMEN
El objetivo del presente estudio fue determinar la distancia entre el conducto dentario inferior (CDI) y las tablas óseas lingual (TL), vestibular (TV) y basal (RB) en cuatro sectores del cuerpo mandibular. Se utilizaron diez mandíbulas que presentaban la región premolar y molar edéntula. Se evaluaron mediante tomografía espiral convencional (Cranex TOME multifuctional unit, Soredex, Finlandia) y examen visual directo, posterior a la osteotomía. Se realizaron mediciones desde el CDI hasta TL, TV y RB; a nivel del segundo premolar, primer molar, segunda molar y tercer molar. Los resultados obtenidos se evaluaron estadísticamente con las pruebas Kolmogorov-Smirnov, ANOVA y test de Levene; las cuales demostraron homogeneidad y distribución normal entre las medidas de los especímenes y las tomografías (p>0.05). Al analizar las medidas mediante ANOVA y Kruskal-Wallis se encontró que el diámetro del CDI y la distancia hacia la TL eran constantes en los cuatro sectores del cuerpo mandibular (p>0.05). El diámetro del CDI presentó un rango de 2.3mm a 2.6mm y la distancia a TL de 2.5mm a 2.8mm. Las distancias a RB y TV presentaban diferencias estadísticamente significativas (p<0.05). El presente estudio demuestra que el diámetro del CDI en el cuerpo mandibular es constante y recorre el cuerpo mandibular con mayor proximidad a la TL.

Palabras claves: Tomografía espiral convencional - Mandíbula - Conducto dentario inferior

ABSTRACT
The aim of the current study was determine the distance between mandibular canal (CDI) and lingual (TL), labial (V) and basal cortical bone (RB) in four mandibular body areas. Ten mandibular bones showing premolar and molar edentulous region was used. They were assessed by Conventional Spiral Tomography (Cranex TOME multifuctional unit, Soredex, Finland) and a direct visual exam following osteotomy. Measures were made from CDI to TL, TV and RB; at second premolar, first molar, second molar and third molar level. Gotten results were assessed by ANOVA, Kolmogorov-Smirnov and Levene tests that showed homogeneity among specimens measures and Tomographies (p>0.05). ANOVA and Kruskal-Wallis were used to refer measures where CDI diameter and the distance to TL were constant in the four mandibular body areas (p>0.05). CDI diameter showed a rank from 2.3mm to 2.6mm and a distance of 2.5mm a 2.8mm to TL. The distances to RB and TV showed statistically significant differences (p<0.05). The current study shows that CDI diameter remains constant and CDI runs mandibular body near to TL.

Key words: conventional spiral tomography - Jaws - mandibular canal


Introducción
El conducto dentario inferior (CDI) es una estructura importante en la mandíbula que permite el recorrido del paquete vásculo nervioso. Su conservación es vital para el normal funcionamiento del sistema estomatognático. Su recorrido inicia a nivel del foramen mandibular, en el límite posterior del tercio medio de la rama ascendente (1), y finaliza en el agujero mentoniano; al corte transversal tiende a ser redondeado. El CDI es el resultado de la osificación de tres procesos óseos durante la vida intrauterina, es por ello que su recorrido se divide regularmente en 4 sectores: el sector de la rama, el sector del ángulo, el sector del cuerpo mandibular y el sector del foramen mentoniano (2). Las investigaciones coinciden en que el CDI se encuentra en mayor porcentaje más cercano a la tabla ósea lingual y al margen inferior de la mandíbula (3-7).

La radiografía panorámica es un examen auxiliar de gran utilidad en odontología por su capacidad para reproducir diferentes estructuras óseas anatómicas; entre las cuales se encuentra el CDI. Éste se observa como dos líneas radiopacas paralelas que describen una banda radiolúcida dispuesta a ambos lados de la mandíbula, las cuales describen un recorrido oblicuo hacia arriba y adelante inicialmente; luego hacia el ángulo mandibular presenta un camino rectilíneo muy próximo a la tabla ósea lingual para, finalmente, atravesar el espesor de la mandíbula de lingual a vestibular y emerger a través del agujero mentoniano dando la apariencia de una "S" itálica (2). La radiografía panorámica no describe su disposición en sentido transversal (buco-lingual), omitiendo una parte importante para su adecuada orientación espacial. Por tal motivo, la tomografía se constituye en una herramienta fundamental para el estudio, por su exactitud para evaluar altura, ancho y relación espacial en el cuerpo mandibular (3).

Cuando se realizan procedimientos quirúrgicos en la mandíbula, tales como la colocación de implantes orales, osteotomías, distracción osteogénica, reducción de fracturas, exodoncias complejas en especial del tercer molar y biopsias; la posibilidad de producir injurias al paquete vásculo nervioso está latente (3). El daño sobre éste puede ocasionar parestesia, hemorragias e infecciones en la región mandibular, complicando los tratamientos y provocando en algunos casos repercusión médico legal.

Por lo expuesto, es importante tener conocimiento sobre la anatomía del CDI y a su vez apoyarse en exámenes auxiliares como la radiografía panorámica y la tomografía espiral para planificar una intervención quirúrgica. El propósito de la presente investigación fue evaluar la disposición del CDI en el cuerpo mandibular con respecto a la tabla ósea vestibular, lingual y basal en especímenes de mandíbulas humanas, al examen anatómico y con tomografía espiral.


Material y Método
Se obtuvieron 50 mandíbulas humanas del área de Anatomía Humana de la Facultad de Estomatología de la Universidad Peruana Cayetano Heredia. De ésta población se seleccionaron 10 especímenes que presentaban medidas óseas homogéneas, alvéolos de dientes permanentes a nivel de premolares y molares e integridad del cuerpo mandibular.

Los diez especímenes fueron evaluados mediante tomografía espiral convencional en un equipo Cránex TOME multifunctional unit (Soderex, Helsinki, Finlandia), en cuatro sectores del cuerpo mandibular. Se marcaron las zonas a estudiar con una lámina fina de plomo de 1mm de grosor ubicados a nivel del segundo premolar (2PM), primer molar (1M), segunda molar (2M) y tercera molar (3M). Se diseñó un dispositivo para adaptar las mandíbulas al equipo y realizar los exámenes (figura 1)

Figura 1
Dispositivo diseñado para la ubicación de las mandíbulas en el equipo de tomografía espiral convencional Cranex Torne multifunctional unit (Soredex, Helsinki, Finlandia). También se observa las láminas de plomo dispuestas en el cuerpo mandibular indicando los cuatro sectores evaluados.

Utilizando el programa de tomografía espiral convencional para el maxilar inferior, se realizaron cortes de 2mm de grosor con los siguientes parámetros de exposición: 57Kv, 56 segundos, 1.0-3.2mA; utilizando un colimador rectangular y filtración adicional de 2mm. Todas las evaluaciones utilizaron cassettes Kodak X-omat con pantallas médium (Eastman Kodak Company, Nueva Cork, USA) y películas radiográficas marca AGFA orthoCP-g PLUS de 15 x 30 centímetros (AGFA-Gevaert, Buenos Aires, Argentina). Se procesaron mediante un sistema AT-2000XR (Air Techniques Inc, Maryland, USA) en siete minutos y medio utilizando químicos automáticos (H-R Simon, Rochester, USA)

Obtenidas las tomografías se procedió a seccionar los especímenes utilizando discos diamantados biactivos de 2cm de diámetro y 0.3mm de espesor con un motor eléctrico de 30000 Rpm, teniendo como parámetro, las zonas marcadas por las láminas de plomo (figura 2).

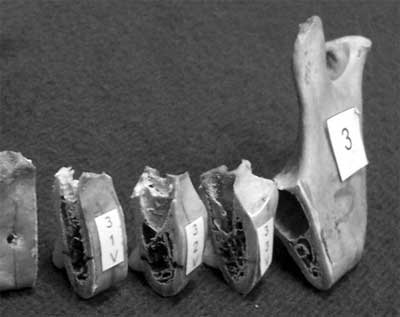

Figura 2
Mandíbula seccionada en cuatro sectores, segundo premolar (2PM), primer molar (1M), segundo molar (2M) y tercer molar (3M).
Figura 3
Esquema de las cinco medidas realizadas en los especímenes y las tomografías. Ancho del cuerpo mandibular en la zona del conducto dentario inferior (A), diámetro del conducto dentario inferior (DC), distancia del conducto dentario inferior hacia la tabla ósea vestibular (TV), lingual (TL) y basal (RB).

Se realizaron mediciones en el cuerpo mandibular a nivel del segundo premolar (2PM), primer molar (1M), segunda molar (2M) y tercera molar (3M). En cada segmento obtenido se registró la siguiente información tanto en el estudio anatómico como en la tomografía (figura 3)
  1. Distancia de la cortical inferior del CDI al reborde basal (RB)

  2. Distancia de la cortical interna del CDI a la tabla ósea lingual (TL)

  3. Distancia de la cortical externa del CDI a la tabla vestibular (TV)

  4. Ancho del cuerpo mandibular a nivel del CDI (A)

  5. Diámetro del conducto dentario inferior (DC)
Las medidas de las tomografías fueron realizadas por un especialista en Radiología oral y máxilofacial previamente calibrado en la utilización del sistema de medida. Las medidas de los especímenes fueron realizadas con un calibrador manual (Solingen, Berlín, Alemania) con una exactitud de 1/20mm. Los datos se ingresaron al programa estadístico SPSS versión 11.0. Se utilizaron las siguientes pruebas estadísticas: ANOVA, Kolmogorov-Smirnov y test de Levene para evaluar la homogeneidad y normalidad de los datos (p>0.05). La comparación de las medidas utilizó el análisis de Kruskall-Wallis y ANOVA de una vía. Para realizar la comparación bivariada de los datos A, DC, RB, TL y TV se utilizó la prueba "t" de Student.


RESULTADOS
Los datos reales obtenidos de los especímenes se utilizaron como "Gold Standard" para comprobar los datos de las tomografías. Se realizaron tres pruebas estadísticas: Kolmogorov-Smirnov, ANOVA y test de Levene en las que se obtuvieron todos los valores de significancia (p>0.05), lo que nos indica que existe homogeneidad y distribución normal entre las medidas (tabla 1)

TABLA 1
La tabla 1 muestra los resultados de ANOVA, Kolmogorov-Smirnov y Test de Levene indican homogeneidad entre las medidas de los especímenes y tomográficas (p>0.05)

La Tabla 2 muestra los rangos y promedios de las diferentes medidas en los cuatro segmentos del cuerpo mandibular. El ANOVA de una vía y el análisis de Kruskall-Wallis muestran diferencias significativas (p<0.05) para los valores de A, RB y TV; pero no diferencias estadísticamente significativas (p>0.05) para DC y TL. Los promedios para estas dos medidas fueron 2.5mm y 2.7mm respectivamente.

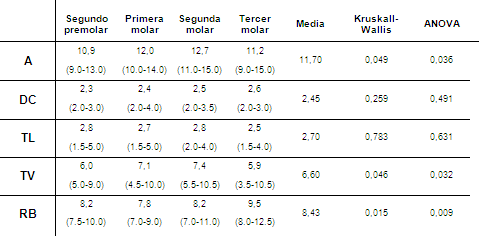

TABLA 2
La tabla 2 muestra los rangos y promedios de las diferentes medidas en los cuatro segmentos del cuerpo mandibular. Las pruebas estadísticas ANOVA y Kruskall-Wallis indican homogeneidad de las medidas hacia la tabla ósea lingual (TL) y del diámetro del conducto dentario inferior (DC) (p>0.05)

Se compararon las medidas de acuerdo a la posición en el cuerpo mandibular a nivel de 2PM, 1M, 2M y 3M con la prueba "t" de Student. Al comparar el segmento 2PM / 1M no se encontraron diferencias estadísticamente significativas en ninguna de las mediciones; lo mismo ocurrió al comparar 1M / 2M (p<0.05). Se encontraron diferencias estadísticamente significativas al comparar 2PM / 2M en las medidas A y RB. La comparación entre 2PM / 3M y 1M / 3M expresó diferencias a nivel de TV. Se obtuvieron diferencias estadísticamente significativas en A y TV al comparar 2M / 3M (tabla 3)

TABLA 3
La tabla 3 muestra la comparación pareada de los diferentes resultados a través de la prueba "t" de Student. Los resultados en DC y TL no presentan diferencias estadísticamente significativas (p>0.05)

La Tabla 4 muestra los promedios de las proporciones obtenidas entre TV y A, TL y A, RB y A en los cuatro segmentos del cuerpo mandibular. El ANOVA de una vía y el análisis de Kruskall-Wallis muestran diferencias significativas (p<0.05) para los valores de 2PM y 3M. Las proporciones obtenidas en 1M y 2M se muestran homogéneas (p>0.05). Es de resaltar que la proporción de RB con A obtiene una media de 0.65.

TABLA 4
La tabla 4 muestra las proporciones de TV, TL y RB con el A. Cabe resaltar que a nivel de 1M y 2M la distancia de RB es el 65% de A (p>0.05)

Discusión
La mayor ventaja de la tomografía frente a las radiografías dentales convencionales, periapical o panorámica, cuando se utiliza en la región posterior de la mandíbula; es la relativa exactitud con la cual podemos observar la altura, el ancho óseo y la relación espacial con el conducto dentario inferior (8).

La calidad final de la tomografía depende de la habilidad con la cual el operador ubica al paciente, los factores de exposición, el movimiento que realiza el sistema y las condiciones del procesado. Cualquier desviación del paciente durante el examen resulta en la disminución de la resolución y nitidez de la imagen (9,10). En el presente estudio se diseñó un dispositivo que permitiera la ubicación de los especimenes en su posición ideal, lo que condicionó un plano de corte exacto, optimizando la imagen tomográfica y la evaluación del conducto dentario inferior.

La nitidez y resolución que se observa en las tomografías convencionales va a depender en gran medida del tipo de movimiento que realiza el equipo (11-13). El presente estudio se realizó con un equipo Cranex Tome (Soredex, Helsinki, Finlandia), que efectúa cuatro y medio giros sobre un eje horizontal, dando como resultado un movimiento de tipo espiral. Este tipo de complejidad en el movimiento resulta en una óptima calidad de imagen tomográfica. Además es importante anotar que la tomografía espiral muestra mejor los bordes del conducto dentario inferior que la tomografía lineal e hipocicloidal (9-11), lo cual se corrobora en nuestro estudio.

Los textos de anatomía no describen en detalle el recorrido y las relaciones espaciales del CDI. Reportes de la literatura identifican la relación del CDI con sus estructuras adyacentes, a demás de mencionar sus probables dimensiones en ancho y altura (14). Greewood y colaboradores en su estudio clínico observan durante las cirugías mandibulares las relaciones anatómicas del CDI y su disposición ascendente en la rama mandibular para terminar en el foramen mandibular (15). En el presente estudio encontramos que la distancia del borde basal hacia el CDI asciende gradualmente desde el primer molar (7.8 mm.) hacia el tercer molar (9.5 mm.).

La distancia del CDI hacia TV presenta una media de 6.6 mm. Con un rango desde 5.9 hasta 7.4 mm. Para los cuatro sectores trazados en el cuerpo mandibular, se obtuvieron diferencias estadísticamente significativas (p< 0.05) con las pruebas de ANOVA y Kruskall - Wallis. Al comparar nuestros resultados con el estudio de Gowgiel (16) encontramos similitud en las distancias hacia la TV demostrando gran variabilidad en los diferentes sectores del cuerpo mandibular.

La evaluación tomográfica demostró que el CDI se encuentra entre 2.5mm y 2.8mm de TL a nivel del cuerpo mandibular, con un patrón de distribución homogéneo para los cuatro sectores evaluados (p>0.05). Ylikontiola y colaboradores (3) reportan pre-quirúrgicamente un rango en la distancia de TL al CDI de 2.1 mm a 2.4mm, lo cual corrobora nuestros resultados.

El diámetro del conducto dentario inferior (DC) presenta homogeneidad en su recorrido por el cuerpo mandibular (p>0.05), con un rango de 2.3mm a 2.6mm. De manera similar Ylikontiola y colaboradores (3) obtuvo un promedio en el diámetro del CDI de 2.1 mm con un rango de1.2 a 3.0 mm. e Ikeda (17), al medir el diámetro del CDI utilizando resonancia magnética encontró un rango de 2.2 mm a 3.0 mm. En nuestro estudio las evaluaciones se realizaron con tomografía convencional a diferencia de nosotros, otros autores (3,5,14,16,17) utilizan tomografía computarizada y resonancia magnética para sus evaluaciones; encontrando valores similares a los nuestros.

La distancia del CDI a TL es menor que su distancia hacia RB y TV, en los diferentes sectores evaluados del cuerpo mandibular. Este resultado concuerda con los datos reportados en la literatura 16 además esta medida se presenta homogénea para los cuatro sectores evaluados, no habiendo encontrado datos similares en la literatura.

Nuestro estudio evalúa proporciones entre el ancho mandibular (A) y la tabla ósea vestibular (TV), lingual (TL) y basal (RB) en los cuatro segmentos del cuerpo mandibular. Las pruebas estadísticas de ANOVA y Kruskall-Wallis muestran homogeneidad en los valores obtenidos a nivel de primer (1M) y segundo molar (2M). Para estos dos sectores la distancia del CDI a la TV es del 58% al 59% del ancho mandibular (A); y la distancia del CDI a la TL es del 22% al 23% de A. Estas proporciones no han sido reportadas en la literatura.

La proporción obtenida a nivel de primer y segundo molar entre RB y A es de 0.65. Este dato puede ser de suma importancia en la planificación quirúrgica del cuerpo mandibular a nivel de primer y segundo molar, porque nos indica que la distancia de CDI al borde basal (RB) es el 65% del ancho mandibular. Esta proporción tampoco la hemos encontrado reportada en la literatura.

Con la proporción obtenida entre RB y A se puede especular que al evaluar una radiografía panorámica, la distancia que se observe entre la cortical inferior del conducto dentario y el borde basal a nivel de primer y segundo molar equivale al 65% del ancho mandibular en la zona del CDI. Este dato podría ayudar en gran medida al profesional que desee realizar una cirugía en esta región, permitiéndole orientar su tratamiento al tener un valor aproximado del ancho del reborde óseo en la región.

Los datos encontrados pueden orientar al clínico durante la planificación y ejecución de tratamientos quirúrgicos. Para realizar cirugías ortognáticas la evaluación del conducto dentario deberá resaltar su proximidad hacia la tabla ósea lingual que facilitaría su ejecución. También durante la colocación de implantes dentales se debe priorizar en la orientación hacia la tabla ósea vestibular por presentar menor riesgo de injuria al paquete vasculo nervioso.

Uno de los principales problemas que ocurre en el tratamiento de los pacientes con implantes dentales es la falta de una adecuada planificación. La Asociación Americana de Radiología Oral y Maxilofacial (AAOMR) recomienda diferentes estudios tomográficos para ser utilizados en los casos de implantes dentales (18), con la finalidad de mostrar los límites óseos que ayuden a determinar no sólo las dimensiones del implante sino su trayectoria ósea.

La utilización de tomografías cuando se realizan cirugías próximas al conducto dentario inferior es fundamental, ya que existe una alta posibilidad de producir injurias al paquete vásculo-nervioso (11).


Conclusiones
  • La tomografía espiral convencional reproduce con exactitud las dimensiones óseas del cuerpo mandibular.

  • El conducto dentario inferior recorre el cuerpo mandibular orientado hacia la tabla ósea lingual con un rango de distancia de 2.5mm a 2.8mm

  • El diámetro del conducto dentario inferior presenta homogeneidad en su recorrido por el cuerpo mandibular (p>0.05), con un rango de 2.3mm a 2.6mm.

  • La distancia del conducto dentario inferior a la tabla ósea lingual es menor que su distancia hacia el borde basal y la tabla ósea vestibular, en los cuatro sectores evaluados del cuerpo mandibular.

  • A nivel del primer y segundo molar, la distancia del conducto dentario inferior al reborde basal es aproximadamente el 65% del diámetro del cuerpo mandibular.

Agradecimientos
A los doctores Fredy Gutiérrez y Jaime Huamaní, profesores del área de Anatomía Humana de nuestra facultad, por su colaboración y apoyo en el desarrollo del presente trabajo de investigación.
