INTRODUCCIÓN
Cuando los rayos X alcanzan la emulsión de la película radiográfica, provocan la ionización de los cristales de plata, siguiendo el patrón del objeto o estructura anatómica expuesta a la radiación. Esta información registrada en la película no es observada inmediatamente después de la exposición, formándose una imagen latente, la cual es transformada en imagen visible por medio del procesamiento radiográfico, también llamado revelado (1,2). Las condiciones bajo las cuales se lleva a cabo este proceso son determinantes en la densidad, el contraste, el velamiento y la nitidez de la radiografía (3,4,5).

La cámara oscura consiste en un ambiente donde las películas radiográficas son sometidas al procesamiento químico bajo condiciones que mantienen protegida a la película, principalmente de la luz actínica, la cual comprende la región verde-azul del espectro de la luz y posee una longitud de onda corta inferior a los 600 nm (6). Se conocen tres tipos de cámara oscura, a saber, el cuarto, el laberinto y la caja portátil. Así mismo, el proceso de revelado puede ser ejecutado manualmente o en una procesadora automática (7).

Independientemente del tipo de cámara oscura, ésta debe contar con una luz de seguridad que permita la manipulación de la película dentro del área. Esta luz es de baja intensidad y tiene una longitud de onda larga, (espectro rojo-anaranjado), la cual no afecta rápidamente la película radiográfica (8). Dichas películas son más sensibles a la región del espectro luminoso comprendida entre los 360 y 530 nm (región verde-azul del espectro) y a la intensidad de la luz incidente (9,10). La eficacia de la luz de seguridad también depende de la distancia entre la linterna y el área de trabajo, la cual debe ser de un mínimo de 1,20 mt. (7,11,12).

En la cámara oscura tipo cuarto o en el laberinto, estas condiciones son logradas mediante la utilización de una linterna con un bulbo de 7,5 a 15 watts, en el que es colocado un filtro constituido por una base de vidrio sobre el que se adapta una gelatina con colorante, cuya tonalidad varía del amarillo-naranja oscuro al rojo según su utilidad (2,7,11). El filtro GBX-2 (Eastman Kodak Company, Rochester, USA) de tonalidad roja, es uno de los filtros más utilizados, y es conocido como "filtro universal" porque puede ser utilizado en una cámara oscura donde sean procesadas, tanto películas intrabucales como extrabucales (11).

La densidad base-velamiento (DBV) se define como la densidad inherente de la base y el tinte de la película radiográfica, más la densidad añadida por la presencia de los cristales de plata, esta densidad tiene un valor de densidad óptica (DO) entre 0,2 a 0,3 (2). Cuando la luz de seguridad es inadecuada, hay un aumento de la densidad general de la radiografía, en detrimento de la calidad de la imagen, es por ello que mediante la determinación de la DBV es posible lograr un control de la eficacia de proceso de revelado (12).

Surgidas en la década de los '70, las cajas portátiles para procesamiento radiográfico (CPR) han sido desde entonces utilizadas por la mayoría de los clínicos (13,14) debido a su practicidad, precio accesible y a que la cantidad de procesamientos radiográficos realizados en un consultorio odontológico es relativamente baja, haciendo innecesaria la construcción de una cámara oscura convencional.

Las CPR son generalmente fabricadas con paredes de acrílico rojo semitransparente, el cual filtra la luz incidente simulando la linterna de seguridad. En el interior de la caja son colocadas en recipientes de polietileno, las soluciones empleadas para el procesamiento, es decir, revelador, fijador y el agua para el lavado de la radiografía. Ahora bien, la filtración de la luz incidente está sujeta a las condiciones ambientales de iluminación, relacionadas con las diferentes fuentes de luz, natural o artificial, así como su intensidad (6). Por lo tanto el control inadecuado de estos factores podría contribuir al aumento de la densidad radiográfica, lo cual afectaría la calidad de la imagen final obtenida (15).

Con base en estas observaciones, el objetivo de este trabajo fue evaluar el desempeño de las CPR en relación a la luz filtrada por el polímero de acrílico utilizado en la fabricación de las mismas, a través de las alteraciones de la DBV en películas radiográficas intrabucales.


MATERIALES
Películas radiográficas: Se utilizaron 75 películas radiográficas periapicales de sensibilidad E-F, tamaño estándar (Insight IP-21, Eastman Kodak Company, Rochester, USA).

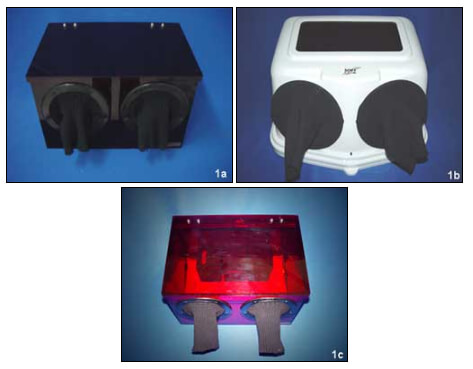

Cajas de procesamiento radiográfico: se emplearon 3 cajas de procesamiento radiográfico, denominadas A, B, C: La caja A (MPG, Manoel Pereira Gonçalces, São Paulo, Brasil) construida con paredes rojo oscuro intenso y de 3mm de espesor (Figura 1a); la caja B (VH, linea softline, VH Equipamento Médico-Odontológicos e Accesórios, Ltda., São Paulo, Brasil) de acrílico opaco en todas las laterales con un visor de acrílico rojo semitransparente de 2,5 mm de espesor, en su parte superior (Figura 1b) y la caja C (MPG, Manoel Pereira Gonçalces, São Paulo, Brasil) confeccionada en acrílico rojo claro con espesor de 2,5 mm (Figura 1c).

MÉTODOS
Exposición radiográfica: Para la exposición de las películas a la radiación X, fue utilizado un aparato de rayos X (General Electric, modelo 1000, Wisconsin, USA) con filtración total equivalente de 2,5 mm de Al, operando a 70 kVp y 10 mA con una distancia punto focal-película de 40 cm, proporcionada por un dispositivo construido en acrílico, especialmente diseñado con este propósito. Este procedimiento fue realizado para reproducir las condiciones de exposición a las cuales son sometidas las películas en el consultorio odontológico. Se colocó una lámina de plomo de 4 mm de espesor para obtener en la radiografía un área no sensibilizada por los rayos X, con la finalidad de determinar la DBV.

Exposición a la luz filtrada por las CPR: En cada caja fueron colocadas 25 películas radiográficas, y expuestas a la luz filtrada por el acrílico, en grupos de 5, en los siguientes tiempos: 1 minuto, 2 minutos, 3 minutos, 4 minutos y 5 minutos, simulando el intervalo de tiempo que la película permanece expuesta a la luz, durante el proceso de revelado manual. El grupo control estuvo conformado por 5 películas que no fueron colocadas en el interior de las cajas. Las condiciones de iluminación ambiente fueron las preconizadas por la norma DIN 67505 (16) para consultorios odontológicos, utilizando una intensidad de 500 lux obtenida por medio de una lámpara fluorescente de 40 watts, localizada a 1,20 mt de la superficie de la caja de procesamiento, sin añadir otra fuente de luz adicional.

La intensidad de la luz incidente sobre la caja fue medida por medio de un luxímetro (Modelo 11514-0349 Nuclear Associates, New York, USA), el mismo permitió medir un rango de lux entre 0,1 a 999,000 y fue colocado externamente sobre el centro de la superficie superior de las CPR. Así mismo, se obtuvieron medidas de la cantidad de luz existente dentro de las cajas, colocando el luxímetro en la parte central de las mismas a diez centímetros por encima de su base. En la cámara oscura convencional la intensidad de la luz fue obtenida colocando el luxímetro sobre la superficie de trabajo, la cual esta a 1,20 mt de distancia de la linterna de seguridad.

Una vez expuestas a la luz filtrada a través de las paredes de la caja, las películas fueron reinsertadas en su envoltura y colocadas dentro de un sobre construido en cartulina negra, para evitar el paso de la luz durante su traslado a la cámara oscura tipo laberinto en donde fueron procesadas.

Procesamiento radiográfico: con el objetivo de estandarizar el proceso, todas las películas radiográficas colocadas dentro de las cajas, así como las del grupo control, fueron reveladas por medio de una procesadora automática (GENDEX GPX, Denstply; Illinois, USA).

Obtención de la densidad base-velamiento: La lectura de la densidad óptica (DO) de la porción de la película protegida con la lámina de plomo, que corresponde a la densidad base-velamiento de la película, fue realizada con un fotodensitómetro digital (M.R.A. Industria de Equipamentos Electrônicos Ltda. São Paulo, Brasil) calibrado con una abertura de 2 mm, el cual permite lecturas en el rango de 0 a 4 DO ± 0,02. La DBV fue calculada realizando cinco lecturas de la densidad del área para obtener una media.

Análisis espectrofotométrico: Muestras del mismo espesor y tonalidad que el polímero de acrílico utilizado en la construcción de las 3 CPR, denominadas también A, B y C en correspondencia con las cajas, así como un filtro GBX-2 (Eastman Kodak Company, Rochester, USA), fueron evaluados mediante un espectrofotómetro (Lambda 9, Perkin Elmer, Freemont, California, USA) para verificar la filtración de los componentes espectrales de la luz. La faja del espectro que fue probada fue de 300 a 900 nm.


ANÁLISIS ESTADÍSTICO DE LOS RESULTADOS
Los valores de las medias de la DBV fueron tabulados y sometidos a un análisis de varianza (ANOVA) en esquema factorial de tiempo versus caja, un test de Dunnet y un test de Tukey con un nivel de significancia de p<0,05, utilizando el paquete estadístico SAS/STAT (Statistical Analysis System, Release. 8.2, SAS Institute Inc., Cary, NC, USA, 1999-2001).


RESULTADOS

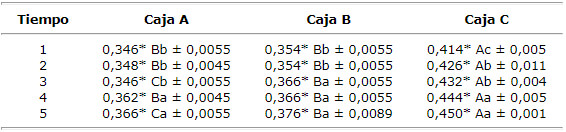

En la Tabla No 1 se muestran los valores de DO de las densidades base-velamiento correspondientes a cada caja y tiempo estudiados. Todas las medias de DBV fueron estadísticamente diferentes al compararlas con los valores del grupo control. En relación a los tiempos de exposición de las películas a la luz filtrada por las cajas, se observó que en la caja A hubo una diferencia estadísticamente significativa entre los tiempos a partir del cuarto minuto. En la caja B y C esta diferencia pudo observarse a partir del tercer y primer minuto, respectivamente. Al comparar las cajas entre si, se observó que las medias de DBV obtenidas para la caja C fueron estadísticamente diferentes a las registradas para las cajas A y B en los tiempos 1, 2 y 4. Las medias de DBV de las tres cajas difirieron estadísticamente entre si al tercer y quinto minutos.

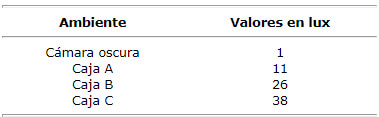

En la Tabla No 2 se muestran las medias de las intensidades de luz obtenidas en las cajas de procesamiento y la cámara oscura convencional, observándose que la media obtenida para la caja A, fue la más próxima a la de la cámara oscura.

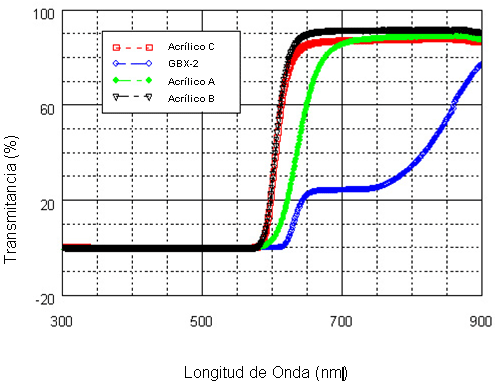

En la Figura 2 se presentan los espectros de transmisión de los acrílicos de las cajas de procesamiento y las del filtro GBX-2. Puede observarse que todas las muestras bloquean la faja del espectro por debajo de los 600 nm. La inclinación de las curvas hacia la derecha del gráfico representa la intensidad de transmisión que permite la muestra. El filtro GBX-2 mostró la intensidad de transmitancia menor entre las muestras. La muestra A tuvo la menor intensidad de transmitancia entre las muestras de acrílico estudiadas, mientras que las muestras B y C mostraron una transmitancia similar pero mayor que la observada para la muestra A.

DISCUSIÓN
La obtención de radiografías con la calidad suficiente para proporcionar información diagnóstica depende de la ejecución correcta de la técnica radiográfica, así como del procesamiento químico. Este último requiere una serie de equipos y condiciones ambiente apropiados para lograr una radiografía con densidad y contraste medios, con el máximo de detalle (2,7).

En una tentativa de simular la cámara oscura convencional de forma económica y práctica, fueron ideadas las cajas portátiles de procesamiento radiográfico, cuyo polímero de acrílico rojo semitransparente filtra la luz incidente para proporcionar una luz semejante a la de la linterna de seguridad. En el presente trabajo se estudió el desempeño de las CPR en la filtración de la luz incidente y cómo ésta afecta a la densidad de las radiografías intrabucales de sensibilidad E-F.

Según la norma ISO 3665 (17) la densidad base-velamiento expresada en valores de DO, debe tener un valor inferior a 0,35 en películas radiográficas de sensibilidad E o F cuando las mismas sean reveladas en una procesadora automática, para no interferir en la interpretación radiográfica. La media de los valores de DO de la DBV observados para el grupo control del estudio fue de 0,33, lo que cubrió este requerimiento.

Tomando esto en consideración, el análisis de los resultados indicó que existe un aumento de la DBV de las películas colocadas dentro de las cajas desde el primer minuto de exposición de las mismas a la luz filtrada por las CPR, resultados semejantes fueron reportados por Tamburús y Col., quienes estudiaron el efecto de la luz filtrada por una caja portátil en películas Ultraspeed y Ektaspeed. Así mismo, el incremento de la DBV fue progresivo y estuvo relacionado con la permanencia de la película dentro de la caja, lo que fue constatado por las diferencias estadísticamente significativas encontradas entre los tiempos de una misma CPR. Este aspecto tiene una significancia clínica ya que se recomienda que las películas que están siendo procesadas no deben permanecer expuestas a la luz de seguridad más de 5 a 8 minutos (11), lo que proporcionaría un periodo de tiempo adecuado para la ejecución del procesamiento manual dentro de la caja.

La caja A de tonalidad más oscura y con el mayor espesor de acrílico entre las tres cajas estudiadas, tuvo la menor intensidad de transmitancia en el análisis espectrofotométrico de la muestra de acrílico correspondiente y la medición más baja de la cantidad de luz registrada en el interior de las cajas. Estos resultados sugieren que el color del acrílico así como su espesor (18), fueron determinantes en la mayor o menor filtración de la luz incidente a través de la CPR.

A pesar que la Caja B es opaca en sus paredes laterales y presenta un visor en la parte superior, se registró un valor de lux en su interior, que resultó en promedio, superior al observado en la caja A, posiblemente debido al tipo de acrílico utilizado en el visor, el cual era más fino y claro que el empleado en la primera. Esta observación permite inferir que el área ocupada por el acrílico en la caja también influye en la filtración de la luz incidente, lo cual adicionalmente es corroborado por el valor de lux registrado para la caja C, construida totalmente de acrílico semitransparente claro, con el valor de lux más alto entre todas las muestras de acrílico. Cabe resaltar que las diferencias verificadas en el desempeño de las cajas A y C, ambas del mismo fabricante, sugieren una falta de estandarización en la fabricación de las mismas.

El análisis espectrofotométrico indicó que todas las muestras de acrílico alcanzaron la filtración del espectro recomendada para las películas de sensibilidad E-F. Sin embargo, pudo constatarse que los acrílicos tienen una mayor intensidad de transmitancia en relación al filtro GBX-2, lo que indica que si bien las cajas filtran la faja del espectro indicada, dejan pasar mayor cantidad de luz. Hecho corroborado por los valores de lux encontrados en el interior de las cajas, los cuales oscilaban entre 11 a 38 lux, lo cual está veinte veces por encima de los dos lux recomendados para las cámaras oscuras convencionales (19).

En vista de lo anteriormente expuesto el clínico debe tomar ciertas precauciones en el uso de las CPR, tales como: colocar la caja en una área con iluminación de baja intensidad y distante de la zona de trabajo clínico y reducir el área del acrílico de la caja expuesta a la luz incidente. Si esto no es posible, puede confeccionarse una caja con las paredes totalmente opacas y ejecutar el método manual de tiempo-temperatura, el cual no requiere observar la aparición de la imagen en la película como en el método manual de tipo inspeccional, en el que los Odontólogos constatan la aparición de la imagen a través del acrílico semitransparente rojo de la caja portátil.

Actualmente, se continúan realizando investigaciones para establecer si el aumento de la DBV en diferentes tiempos, afecta las radiografías y pudiera interferir con la interpretación de patologías, como las lesiones de caries y los diferentes grados de enfermedad periodontal.


CONCLUSIONES

1. La CPR logra filtrar la faja del espectro recomendada para las películas de sensibilidad E o F de forma similar al filtro GBX-2, sin embrago cuando las películas son colocadas dentro de la CPR, se produce un aumento de la DBV, el cual está en relación con:


   • La tonalidad del color del acrílico empleado en su construcción, así como el área que este ocupa en la CPR.

   • El tiempo de exposición de la película a la luz filtrada por la CPR.

   • Las condiciones de iluminación en el área de trabajo, dentro del consultorio odontológico.



2. No existe una estandarización del espesor y la tonalidad del acrílico utilizado en la construcción de las CPR.
